پروتکل‌ های ارتباطی در PLC های زیمنس

در هر سیستم اتوماسیون صنعتی، ارتباط بین تجهیزات اهمیت بالایی دارد.  PLCها برای کنترل فرآیندها طراحی شده‌اند، اما بدون اتصال به سنسورها، عملگرها و شبکه کارخانه، عملاً کارایی ندارند. به همین دلیل پروتکل ارتباطی PLC نقش حیاتی دارد.

زیمنس S7-1200 به‌خاطر قیمت مناسب و پشتیبانی از پروتکل‌های متنوع مانند PROFINET، Modbus و Ethernet/IP محبوب است و امکان ارتباط با تجهیزات زیمنسی و غیر زیمنسی را فراهم می‌کند. این PLC در پروژه‌های کوچک و متوسط انتخاب مهندسان است و آشنایی با Siemens S7-1200 communication protocols برای طراحی و اجرای پروژه‌ها ضروری است. در ادامه، پروتکل‌های مختلف PLC زیمنس را بررسی می‌کنیم و کاربرد هرکدام را در پروژه‌ها توضیح می‌دهیم.

پروتکل چیست و چرا در PLC اهمیت دارد؟

پروتکل در ساده‌ترین تعریف، مجموعه‌ای از قوانین و استانداردهاست که مشخص می‌کند دو دستگاه چگونه با یکدیگر صحبت کنند. همان‌طور که انسان‌ها برای برقراری ارتباط به یک زبان مشترک نیاز دارند، دستگاه‌های صنعتی نیز باید از یک قانون مشخص برای ارسال و دریافت داده استفاده کنند. این همان چیزی است که در دنیای اتوماسیون به آن پروتکل ارتباطی می‌گوییم.

در یک سیستم اتوماسیون، PLC باید با سنسورها اطلاعات رد‌وبدل کند، با HMI پیام‌های وضعیت را نمایش دهد، با درایوها هماهنگ شود و از طریق شبکه صنعتی داده‌ها را برای سیستم‌های بالادستی ارسال کند. انجام همه این کارها بدون وجود یک پروتکل مشخص عملاً غیرممکن است. به همین دلیل، پروتکل‌ها پایه و اساس مضامین شبکه صنعتی PLC را تشکیل می‌دهند.

به‌عنوان مثال، فرض کنید در یک خط تولید، PLC باید سرعت یک موتور را از طریق یک درایو کنترل کند. اگر PLC و درایو از پروتکل مشترکی مانند PROFINET یا Modbus پشتیبانی نکنند، هیچ ارتباطی بین آن‌ها برقرار نخواهد شد و کنترل موتور ممکن نمی‌شود. این مثال نشان می‌دهد که انتخاب پروتکل مناسب، مستقیماً بر عملکرد، سرعت و دقت یک سیستم صنعتی تأثیر می‌گذارد.

معرفی PLC زیمنس S7-1200 و نقش آن در شبکه‌های صنعتی

PLC زیمنس S7-1200 یکی از محبوب‌ترین کنترلرهای صنعتی در جهان است که برای اتوماسیون پروژه‌های کوچک و متوسط طراحی شده است. این سری از PLCها با وجود قیمت مناسب، امکانات ارتباطی بسیار گسترده‌ای را ارائه می‌دهند و به همین دلیل انتخاب اول بسیاری از مهندسان در پروژه‌های تولیدی، ساختمانی و تجهیزات صنعتی هستند. S7-1200 به‌صورت ماژولار طراحی شده و امکان افزودن کارت‌های ورودی/خروجی و ماژول‌های ارتباطی مختلف را فراهم می‌کند.

یکی از مهم‌ترین مزیت‌های این خانواده، قابلیت‌های ارتباطی پیش‌فرض آن است. هر CPU زیمنس به‌طور استاندارد دارای یک پورت Ethernet  است که از پروتکل‌هایی مانند PROFINET، Modbus TCP  و ارتباطات صنعتی مبتنی بر شبکه پشتیبانی می‌کند. علاوه بر این، زیمنس ماژول‌های مختلفی مانند CM 1241 برای ارتباطات سریال و CM 1243 برای اتصال به شبکه‌های خاص را ارائه می‌دهد که امکان توسعه و سازگاری با تجهیزات غیرزیمنسی را فراهم می‌کنند.

به دلیل سرعت بالا، پایداری، راحتی برنامه‌نویسی و پشتیبانی از پروتکل‌های مختلف، S7-1200 برای پروژه‌های کوچک و متوسط بهترین گزینه محسوب می‌شود. این PLC می‌تواند هم‌زمان نقش کنترلر اصلی، جمع‌کننده دیتا، و نقطه اتصال شبکه صنعتی را ایفا کند و به‌صورت کامل نیازهای یک سیستم اتوماسیون مدرن را پوشش دهد.

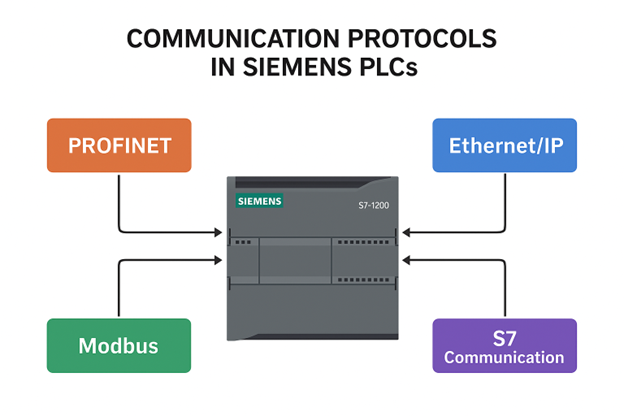

Communication Protocols in Siemens PLC

پروتکل‌های ارتباطی PLC های زیمنس

پروتکل‌های ارتباطی در PLCهای زیمنس را می‌توان در سه گروه اصلی دسته‌بندی کرد. این دسته‌بندی کمک می‌کند تا مهندسان بتوانند در پروژه‌های مختلف، انواع پروتکل‌های ارتباطی PLC را بهتر مقایسه و انتخاب کنند .

• پروتکل‌های مبتنی بر اترنت (Ethernet-Based)
  این گروه شامل پروتکل‌هایی مانند PROFINET، Modbus TCP، Ethernet/IP و ارتباطات TCP/UDP است. این پروتکل‌ها سرعت بالا، پایداری و قابلیت استفاده در شبکه‌های بزرگ صنعتی را فراهم می‌کنند.
• پروتکل‌های سریال (Serial-Based)
  پروتکل‌هایی مانند Modbus RTU، USS، ASCII از طریق پورت‌ RS485 زیمنس یا پورت RS232 زیمنس منتقل می‌شوند. این دسته در سیستم‌های ساده‌تر یا دستگاه‌هایی که هنوز به‌روزرسانی نشده‌اند، کاربرد زیادی دارند.
• پروتکل‌های اختصاصی زیمنس
  پروتکل‌هایی مثل S7 Communication یا ارتباطات مبتنی بر پروتکل‌های اختصاصی پی‌ ال‌ سی که برای تبادل داده بین PLCهای زیمنس یا اتصال به HMI استفاده می‌شوند.
• نقش لایه فیزیکی
  هر پروتکل روی یک بستر مشخص منتقل می‌شود؛ یعنی پروتکل‌ها بر روی لایه فیزیکی سوار می‌شوند. برای مثال، پروفی‌نت روی اترنت منتقل می‌شود و مدباس RTU روی RS485. لایه فیزیکی مسیر را فراهم می‌کند، اما پروتکل تعیین می‌کند که پیام‌ها با چه قوانین و قالبی مبادله شوند.

پروتکل اترنت (Ethernet) — پایه اتصال در S7-1200

Ethernet در PLC S7-1200 زیمنس به‌عنوان اصلی‌ترین بستر ارتباطی عمل می‌کند و امکان اتصال سریع و پایدار بین کنترلر، سنسورها، HMI و شبکه صنعتی را فراهم می‌سازد. در واقع Ethernet PLC communication پایه تمام ارتباطات مدرن در اتوماسیون صنعتی است و به مهندسان اجازه می‌دهد دستگاه‌ها را در یک شبکه یکپارچه مدیریت کنند.

S7-1200 به‌صورت پیش‌فرض یک پورت اترنت دارد که از پروتکل‌های صنعتی مختلف پشتیبانی می‌کند. این ویژگی باعث می‌شود انتقال داده با سرعت بالا، تنظیمات ساده و یکپارچگی با تجهیزات مختلف به‌راحتی انجام شود. از طریق همین اترنت می‌توان HMI زیمنس، اینورتر، روبات یا سایر PLC‌ها را بدون نیاز به سخت‌افزار اضافی به S7-1200 متصل کرد.

در کاربردهای واقعی، Ethernet در پروژه‌هایی مثل خطوط بسته‌بندی، ماشین‌آلات CNC، سیستم‌های مانیتورینگ و تجهیزات هوشمند کارخانه استفاده می‌شود. سرعت، امنیت و قابلیت اتصال به شبکه‌های گسترده (LAN/Industrial LAN) باعث شده اترنت به استاندارد اصلی در اتوماسیون تبدیل شود. این پروتکل هم برای تبادل سریع داده و هم برای کنترل لحظه‌ای تجهیزات صنعتی نقش کلیدی دارد.

استاندارد اصلی شبکه صنعتی زیمنس

پروتکل اصلی زیمنس در شبکه‌های صنعتی، PROFINET است که بر پایه اترنت صنعتی کار می‌کند. این پروتکل سرعت بالا، ارتباط real-time و کابل‌کشی ساده را ارائه می‌دهد و برای اتصال PLC به HMI، درایوها و سنسورهای هوشمند استفاده می‌شود. PROFINET انعطاف‌پذیر است، خطاها را سریع تشخیص می‌دهد و امکان گسترش شبکه را به راحتی فراهم می‌کند، به همین دلیل جایگزین نسل قدیمی‌تر Profibus شده است.

پروتکل کلاسیک شبکه میدان در PLC

Profibus پروتکل کلاسیک شبکه میدان است که از دهه ۱۹۹۰ برای ارتباط بین PLC، درایو زیمنس و سنسورها استفاده می‌شود. هرچند سرعت آن کمتر از پروفی‌نت است و کابل‌کشی پیچیده‌تر دارد، اما در صنایع قدیمی و سیستم‌های legacy بسیار پایدار و قابل اعتماد باقی مانده است و همچنان در پروژه‌های قدیمی کاربرد دارد.

پروتکل‌های بین‌المللی و چندسازنده

برخی پروژه‌های صنعتی شامل تجهیزات متنوع و برندهای مختلف هستند و برای اتصال آن‌ها نیاز به پروتکل‌های بین‌المللی و چندسازنده است. در PLC زیمنس S7-1200، پروتکل Modbus (TCP/RTU) یکی از محبوب‌ترین گزینه‌هاست که به‌خصوص برای ارتباط با دستگاه‌های غیر زیمنسی کاربرد دارد. این پروتکل ساده، ارزان و جهانی است و امکان تبادل داده بین PLCهای مختلف و تجهیزات خارجی را فراهم می‌کند.

همچنین Ethernet/IP پروتکل صنعتی استانداردی است که برای اتصال PLCهای زیمنس با تجهیزات Rockwell طراحی شده است. با ماژول‌های ارتباطی مناسب، S7-1200 می‌تواند از این پروتکل برای شبکه‌سازی خطوط تولید چندبرند و سیستم‌های مانیتورینگ استفاده کند. Ethernet/IP امکان انتقال سریع، پایدار و استاندارد داده‌ها را فراهم می‌کند و در پروژه‌های چندسیستمی اهمیت ویژه‌ای دارد.

Baud Rate چیست و در پروتکل‌های PLC چه نقشی دارد؟

Baud Rate نشان‌دهنده سرعت انتقال داده‌ها در ارتباط سریال است و مشخص می‌کند که چند بیت اطلاعات در هر ثانیه منتقل می‌شود. در پروتکل‌های سریال مانند Modbus RTU، تنظیم درست Baud Rate اهمیت زیادی دارد؛ زیرا اگر سرعت پی ال سی زیمنس و دستگاه‌های دیگر همخوان نباشد، داده‌ها به‌درستی منتقل نشده و خطا رخ می‌دهد. انتخاب مقدار مناسب Baud Rate باعث ارتباط پایدار، کاهش خطا و افزایش دقت تبادل اطلاعات می‌شود. بنابراین، در شبکه‌های صنعتی که از پروتکل‌های سریال استفاده می‌کنند، بررسی و تنظیم صحیح این پارامتر یکی از مراحل کلیدی راه‌اندازی سیستم است.

کاربردهای واقعی پروتکل‌ها در صنعت

پروتکل‌های ارتباطی در PLCهای زیمنس نقش حیاتی در کارکرد عملی سیستم‌های اتوماسیون دارند. یکی از کاربردهای رایج، اتصال PLC به HMI است که اطلاعات فرآیند مانند دما، فشار یا سرعت موتور را به اپراتور نمایش می‌دهد و امکان کنترل دستی یا خودکار را فراهم می‌کند. مثال دیگر، اتصال PLC به درایوهای موتور است که با پروتکل‌هایی مانند PROFINET یا Modbus TCP، سرعت و گشتاور موتور را به‌صورت لحظه‌ای کنترل می‌کند. همچنین در پروژه‌های بزرگ، شبکه‌سازی چند PLC با پروتکل‌های سریال یا اترنت باعث هماهنگی و تبادل داده بین کنترلرها می‌شود.

مهندسان برق باید با این پروتکل‌ها آشنا باشند، زیرا بدون دانستن آن‌ها، امکان طراحی سیستم‌های پایدار، بهینه و قابل گسترش وجود ندارد. آشنایی با پروتکل‌ها باعث می‌شود مهندس بتواند انتخاب درست، عیب‌یابی سریع و عملکرد بهینه تجهیزات را تضمین کند و پروژه‌های صنعتی را با استانداردهای روز اجرا نماید.

کلام آخر

انتخاب بهترین پروتکل ارتباطی برای PLC بستگی مستقیم به نوع پروژه، تجهیزات موجود و نیازهای شبکه صنعتی دارد. برای پروژه‌های مدرن و پرسرعت با تجهیزات زیمنس، پروفی‌نت بهترین گزینه است. اگر سیستم شما شامل تجهیزات متنوع و جهانی است، Modbus TCP/RTU انتخاب مناسبی خواهد بود. در پروژه‌های کوچک و ساده، Modbus RTU یا ارتباط سریال می‌تواند کارآمد و اقتصادی باشد، و برای تجهیزات Rockwell، Ethernet/IP توصیه می‌شود.

برای مهندسان تازه‌کار، مهم‌ترین نکته این است که قبل از شروع طراحی، پروتکل‌ها و سازگاری تجهیزات را بررسی کنند تا از مشکلات اتصال و عملکرد نادرست جلوگیری شود. درک پایه‌ای از پروتکل‌ها نه تنها به راه‌اندازی صحیح سیستم کمک می‌کند، بلکه عیب‌یابی سریع و گسترش آینده شبکه صنعتی را نیز ساده‌تر می‌سازد.
